電纜型浮球開關是一種浮動開關，主體采用聚丙烯（PP）材料制成，核心結構包含浮漂體、內置微型開關、驅動機構及電纜 。其利用重力與浮力平衡原理，通過浮球位移控制開關通斷，控制精度可達±0.05米，防護等級為IP68。

   該開關的工作電壓為250伏至380伏，工作電流為4安至8安 ，適用溫度范圍為-10℃至90℃。產品采用密封工藝，具有耐腐蝕、無毒的特性，其性能較為穩定，適用于清水、污水、油類及低濃度酸堿液體的液位控制，可調節液泵啟停并保護潛水泵電機。安裝時通過調整電纜長度及重錘位置設定液位范圍，支持直接串聯電路或串聯在電控箱的控制電路中 。產品已通過相關安全認證，適用于家庭、廠礦容器及市政給排水系統.

產品簡介

   電纜型浮球開關，又稱KEY型電纜浮球液位開關，是一種采用意大利瑪赫公司專利技術生產的高密封性能浮動開關，其高密封性能由聚丙烯注射成型保證。該產品核心結構包含浮漂體、內置的大容量微動開關（或干簧管轉換接點）、驅動機構及三芯電纜。

它基于重力與浮力的平衡原理工作，通過浮球內磁環驅動干簧管接點動作，實現液位信號的轉換。其主要功能為控制液泵工作、調節液位、以及對潛水泵電機進行控制和保護。

工作原理

電纜浮球液位開關，利用重力與浮力的原理設計而成。主要包括浮漂體，設置在浮漂體內的大容量微動開關和能將開關處于通、斷狀態的驅動機構，以及與開關相連的三芯電纜、重錘。其核心工作部件為密封于浮球內部的滑動磁環及干簧轉換接點，引線為三芯橡套軟電纜。當液體到達給定位置時，浮球迅速翻轉，磁環使接點動作，從而發出開關控制信號。 [7]其特點包括采用整體塑膠成型工藝；結構較為簡單，性能較為穩定；安裝與現場調節較為簡便；可與各種水泵配套使用，常用于給排水及含腐蝕、懸浮物的液體自動控制；還可做成成組形式，以實現多點控制。

性能特點

   其設計和制造工藝旨在確保產品質量。產品采用意大利瑪赫公司專利技術，整體塑膠成型，結構簡單合理，旨在保持性能穩定。

   外殼采用聚丙烯(PP)注射成型，具有較高的機械強度與密封性；材質多樣，PP/PVDF塑膠適用于酸堿介質，不銹鋼浮球適配高溫油類及高壓容器.

電纜采用PVC或橡膠等特種材料，耐油、酸、堿，抗蝕能力較強；部分型號電纜為氯丁二烯材質，防護等級可達IP68。

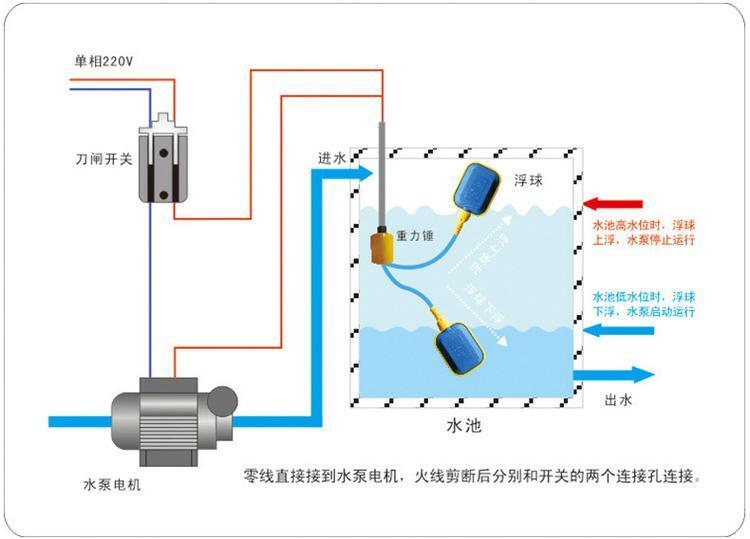

結構較為簡單。輸出開關控制信號，旨在減少誤動作。驅動機制設計用于抗干擾，以減少因泡沫、氣泡或振動引發的誤動作；采用無源信號輸出，無需外部供電，可直接觸發控制信號。安裝和調試過程相對簡便，通過上下移動定位重塊來調節液面控制范圍。

   此外，產品具有耐高溫高壓特性，適用于多種環境；支持多點控制，可實現多級液位控制，并具備故障切換功能。

技術參數

額定電流/電壓：8A/220VAC。電氣開關形式：SPDT。

觸點容量：15A/250VAC。約定發熱電流：15A。

材料：聚丙烯。

工作溫度：-10攝氏度～80（塑料）攝氏度；對于金屬材質浮球，工作溫度范圍可達-10℃～180℃。

控制精度　±0.05m。

適用介質：清水、污水、油類以及低等濃度以下的酸堿液體。

電纜長度：常見規格包括3m、5m、10m、15m、20m等，特殊長度可定制。

電壽命：100000次（開關壽命也可表述為100萬次）。

機械壽命：5*100000次。

應用范圍

電纜浮球液位開關是一種用于調節桶、槽或井中液位的開關裝置。該開關多用于自動控制容器內的液位，對污水有抵抗作用，常用于家庭、廠礦等場所的水池、油罐及酸、堿等液體的容器中。

具體應用領域包括水電行業（如集水井、清水井、頂蓋排水、生活水塔、貯水池、前池的水位控制與報警）、給排水行業（如自來水廠的混合池、砂石過濾池、沉淀池、取水口、貯水池、水塔的水位報警與控制）以及污水處理廠（如消化池初沉池、平衡池、污水池、曝汽池、欄污格柵、濃縮池的水位控制與報警）
